누설전류 측정 방법

정류기의 누설전류를 측정하는 방법은 장비의 전원이 켜진 상태(활선)에서 측정하는 방법과 전원을 차단한 상태(사선)에서 절연 상태를 점검하는 방법으로 나눌 수 있습니다.

현장에서 가장 흔하게 사용되는 3가지 주요 측정 방법을 정리해 드립니다.

1. 누설전류 전용 클램프 미터 측정 (전원 ON 상태)

가장 간편하고 즉각적인 결과를 얻을 수 있는 방법입니다. 단, 일반 전류용 클램프 미터가 아닌 미세한 밀리암페어(mA) 단위를 감지할 수 있는 누설전류 전용 클램프 미터(ZCT 내장형)를 사용해야 합니다.

• 접지선(Earth) 직접 측정: 정류기 외함에 연결된 접지선(FG) 가닥만 단독으로 클램프 미터의 죠(Jaw) 안에 넣고 측정합니다. 이때 디스플레이에 나타나는 값이 대지(Ground)로 새어나가는 누설전류량입니다.

• 전원선 일괄 측정 (영상변류기 원리): 접지선을 찾기 어렵거나 다중 접지가 되어 있는 경우 사용하는 방법입니다.

  • 단상(1-Phase) 정류기: AC 입력의 L(Line)선과 N(Neutral)선을 동시에 클램프에 넣고 잼니다. 들어가는 전류와 나오는 전류의 합이 0이어야 정상이지만, 누설전류가 있다면 그 차이만큼의 값이 표시됩니다.

  • 3상(3-Phase) 정류기: 3상 전원선 3가닥(R, S, T)을 모두 한꺼번에 클램프에 넣습니다. (N선이 있는 4선식이라면 4가닥을 모두 넣습니다.)

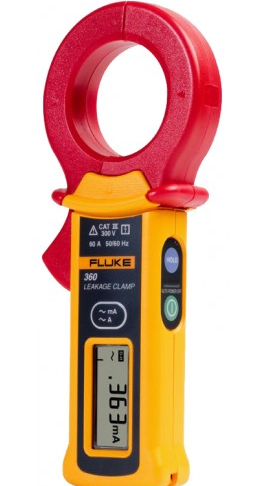

  • leakage current clamp meter

  • 일반적인 부하 전류(수십~수백 암페어)를 측정하는 클램프 미터와 전체적인 외형은 비슷하게 생겼지만, 누설전류를 정밀하게 측정하기 위해 다음과 같은 핵심적인 차이점을 가집니다.

    1. 초고감도 조(Jaw) 및 ZCT 내장: 누설전류 전용 장비의 '조(집게 부분)'에는 외부의 전자기장 간섭(노이즈)을 차단하는 고성능 차폐막과 정밀한 ZCT(영상변류기)가 내장되어 있습니다. 미세한 자기장의 차이도 감지해야 하므로 조가 닫힐 때 이격 없이 완벽하게 맞물리도록 설계되어 있습니다.

    2. mA(밀리암페어) 단위의 측정 범위: 전면의 선택 다이얼(로터리 스위치)이나 디스플레이를 확인해 보면, 일반 미터기에는 없는 mA (또는 μA) 단위의 미세 전류 측정 레인지가 뚜렷하게 존재합니다. 통상적으로 1mA 이하의 세밀한 누설전류까지 측정할 수 있습니다.

    3. 주파수 필터(Filter) 기능: 옥외 랙에 설치된 통신용 정류기(SMPS) 등은 고주파 스위칭 노이즈가 많이 발생합니다. 전용 계측기에는 상용 주파수(50/60Hz) 대역의 실제 누설전류 성분과 고주파 노이즈 성분을 분리해서 측정할 수 있는 필터 버튼이 탑재되어 있어 오차율을 줄여줍니다.

    현장에서 이 계측기를 사용할 때는 랙 외함과 연결된 접지선 단 한 가닥만 집게 안에 넣거나, 접지선을 찾기 어렵다면 단상 220V 전원선 두 가닥(L, N)을 동시에 집어넣어 디스플레이에 표시되는 전류값을 읽으시면 됩니다.

  •


2. 절연저항계(Megger) 측정 (전원 OFF 상태)

이 방법은 현재 흐르는 전류의 양을 재는 것이 아니라, 누설전류를 유발하는 근본적인 원인인 '내부 절연 파괴 정도'를 확인하는 방법입니다.

• 측정 준비: 반드시 정류기의 1차(AC 입력) 및 2차(DC 출력) 전원을 완전히 차단(OFF) 합니다. 내부 평활 커패시터가 방전될 때까지 잠시 대기합니다.

• 측정 방법:

  1. 절연저항계의 흑색 리드선(E, Earth)을 정류기 외함이나 접지 단자에 단단히 물립니다.

  2. 적색 리드선(L, Line)을 AC 입력 단자(또는 DC 출력 단자)에 접촉시킵니다.

  3. 테스트 버튼을 눌러 저항값(MΩ)을 확인합니다.

• 판단 기준: 현장 규정에 따라 다르나, 일반적으로 절연저항이 1MΩ 이상이면 정상으로 판단합니다. 수치가 0.1MΩ 이하 등 매우 낮게 나온다면 내부 부품 열화나 먼지/습기로 인해 심각한 누전 길이 형성된 상태입니다.

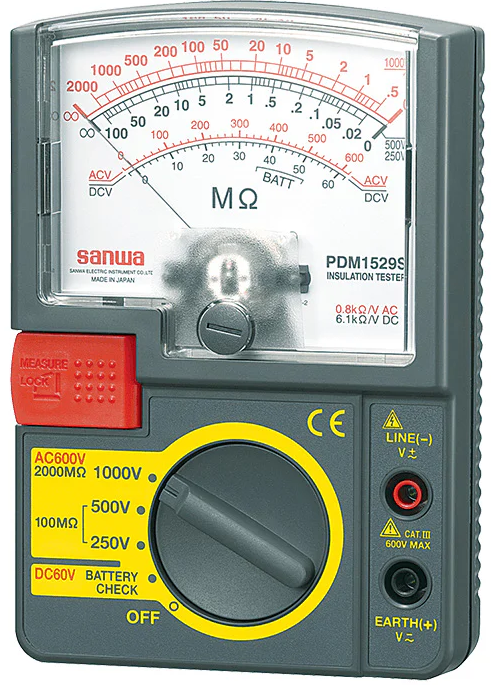

analog insulation resistance tester megger

주요 구성 요소 및 특징은 다음과 같습니다.

1. 디스플레이 (눈금창): 측정된 저항값을 표시합니다. 일반적인 테스터기와 달리 눈금의 단위가 MΩ(메가옴)으로 매우 높게 설정되어 있습니다. (바늘이 오른쪽 0을 향하면 완전 누전, 왼쪽 무한대(∞)를 향하면 절연 상태가 매우 양호함을 의미합니다.)

2. 테스트 전압 선택 다이얼: 측정 대상에 따라 인가할 직류(DC) 전압을 선택합니다. (보통 통신장비나 저압 설비는 250V 또는 500V, 고압 설비는 1000V 이상을 선택합니다.)

3. 측정(Test) 버튼: 리드선을 측정 대상에 연결한 후 이 버튼을 누르면, 설정된 고전압이 발생하여 절연저항을 측정하게 됩니다. (고전압이 발생하므로 측정 중 리드선 끝을 만지면 감전 위험이 있습니다.)

4. 측정 단자 (E, L): * Earth (E, 접지 단자): 주로 흑색 리드선을 연결하며, 장비의 외함이나 접지선에 물립니다.

   • Line (L, 선로 단자): 주로 적색 리드선을 연결하며, 전압이 인가되는 전원선이나 부품 단자에 접촉시킵니다.

3. 전기안전 분석기 (정밀 측정)

단순한 유지보수를 넘어, 정류기의 안전 규격(IEC, KCS 등)을 충족하는지 정밀하게 분석해야 할 때 사용합니다.

• 장비를 전문 계측기(Electrical Safety Analyzer)에 연결하여 시스템 접지 누설전류, 외함 접촉 누설전류(Touch Current) 등을 시뮬레이션 환경에서 마이크로암페어(μA) 단위까지 정확하게 측정합니다. 주로 제조사 출하 검사나 정밀 진단 시 활용됩니다.

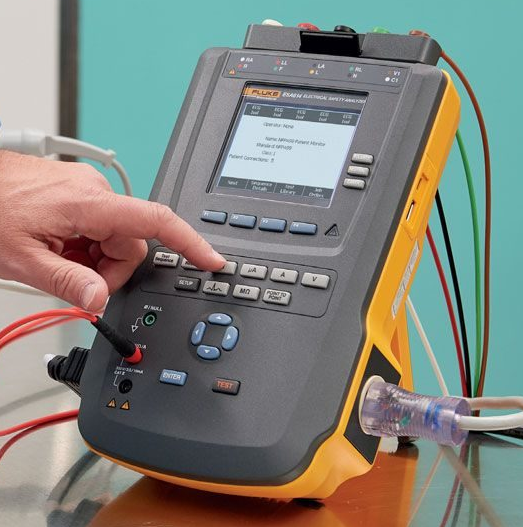

electrical safety analyzer

주로 장비 제조사의 출하 전 최종 검사(QC), 병원의 정밀 의료기기 점검, 통신 및 산업용 대형 전원 장비의 정밀 진단 등에 사용되는 종합 계측기입니다.

단일 기능만 있는 메거(절연저항계)나 클램프 미터와 달리, 다음과 같은 복합적이고 자동화된 기능과 구조를 갖추고 있습니다.

1. 다기능 종합 테스트: 이 장비 하나로 내전압 테스트(Hipot, 절연 파괴 없이 견딜 수 있는 최대 고전압 측정), 절연저항(IR), 접지 연속성(Ground Bond), 누설전류(Leakage Current) 등 여러 필수 안전 항목을 측정할 수 있습니다.

2. 대형 디스플레이 및 프로그래밍: 전면 화면을 통해 인가할 테스트 전압, 허용 누설전류 한계치(Trip Current), 측정 시간 등의 파라미터를 세밀하게 프로그래밍할 수 있으며, 측정이 끝나면 합격/불합격(Pass/Fail) 결과를 정확한 수치와 함께 보여줍니다.

3. DUT(측정 대상 기기) 전용 연결 단자: 전면에 전용 플러그 연결 부위나 정밀 결선 단자가 마련되어 있습니다. 검사할 기기의 전원을 직접 꽂거나 연결하여, 실제 가동 환경과 동일한 조건에서 규격화된 누설전류(접지 누설전류, 접촉 전류 등)를 마이크로암페어(μA) 단위까지 분석합니다.

4. 강화된 안전장치: 수천 볼트의 고전압을 다루는 장비이므로, 눈에 잘 띄는 곳에 비상 정지(Emergency Stop) 버튼과 고전압 출력 상태를 알리는 경고 램프가 장착되어 작업자의 감전을 예방합니다.

⚠️ 현장 측정 시 주의사항

• 잔류 전압 주의: 오래된 대용량 정류기의 경우 전원을 끄더라도 내부 커패시터에 DC 고전압이 상당히 오래 남아 있을 수 있습니다. 절연저항 측정 전 반드시 방전 상태를 테스터기로 확인해야 기기 파손 및 감전을 막을 수 있습니다.

• 보호 장구 착용: 전원을 살려둔 채 배전반이나 장비 내부에서 클램프 미터를 조작할 때는 반드시 절연 장갑을 착용하여 안전을 확보하시기 바랍니다.
